Zahnstangenhubgetriebe
Die Produkte der Herion-Linner-Gruppe sind seit Jahren erfolgreich im Einsatz. In den Bereichen, wo anspruchsvolle Aufgaben, synchrone, präzise, dynamische und leistungsstarke Bewegungen benötigt werden, sind die Zahnstangenhubgetriebe zu Hause. In vielen Industriezweigen sind sie als zuverlässige und bewährte Bauteile im Einsatz. Ihre hohe Langlebigkeit zeichnet sie besonders aus.
| Zahn- stangen- hubgetriebe |
Baugröße 1 | Baugröße 2 | Baugröße 3 | Baugröße 4 | Baugröße 5 | Baugröße 6 |
|---|---|---|---|---|---|---|
| Material Gehäuse | Aluminium | Aluminium | Aluminium | Stahl | Stahl | Stahl |
| Hubkraft Fmax | N | 800 N | 2.000 N | 8.000 N | 25.000 N | 40.000 N | 160.000 N |
| Drehmoment Mt max | Nm | 8 Nm | 40 Nm | 240 Nm | 1.250 Nm | 3.200 Nm | 14.440 Nm |
| Teilkreis- durchmesser Ø d | mm |
20 | 40 | 60 | 100 | 160 | 228 |
| Übersetzung Hub | mm/360° | 62,8318 | 125,6637 | 188,4955 | 314,16 | 502,65 | 716,28 |
Durch den vorhandenen Standardbaukasten ist es für jeden Konstrukteur eine riesige Hilfe, die vielfältigen Einsatz- und Kombinationsmöglichkeiten nutzen zu können. Aus dem Standard sind Modulgrößen 1 – 3 kurzfristig verfügbar, Modulgröße 4 – 6 auf Anfrage.
Ergänzend zu unserem Standard-Programm fertigen wir Zahnstangenhubgetriebe gemäß Ihren Anforderungen. Senden Sie uns bitte hierzu Ihre Anfrage mit Details zur Anwendung; wir beraten Sie gerne hinsichtlich Auslegung, Konstruktion und Fertigungsmöglichkeiten.
Variationen und Individualisierung
- Auslegung und Komplettfertigung kundenspezifischer Zahnstangenhubgetriebe (im Hinblick auf Leistung, Verfahrgeschwindigkeiten, Hub, Verbindung mehrerer Hubelemente, etc.)
- Individuelle Gehäuseausführungen
- Ritzelwellen in Sonderanfertigung für abweichende Anschlussmöglichkeiten, z.B. Ritzelwellen-Innenprofile oder Ausführung der Wellenenden nach Kundenwunsch und Zeichnung
- Zahnstangenlängen und Endenbearbeitung entsprechend Kundenwunsch und Zeichnung
- Zahnstangen-Schutzabdeckung (individuell; an Hublänge angepasst)
Übersicht unserer Zahnstangenhubgetriebe
Der modulare Aufbau unserer Produkte ermöglicht unzählige Varianten, die wir in unserem Dokument „Anordnungsbeispiele“ vorstellen. Diese und weitere Informationen finden Sie auf unserer Webseite.
Selbstverständlich stehen auch 3D Daten und -Modelle der Produkte für Sie bereit. Hierzu bitte mit unserem Vertrieb Kontakt aufnehmen. Sie werden durch unser Team bestmöglich beraten und bei Ihren individuellen Hubaufgaben begleitet.
Hinzu kommt Ihr besonderer Vorteil, daß wir nicht nur Hersteller der Produkte sind, sondern auch auf jegliche Wünsche des Kunden eingehen können. Wir bauen Ihnen sogar Ihre eigene, auf Sie zugeschnittene Lösung. Unsere Entwicklungs- und Konstruktionsabteilung unterstützt Sie in jeder Phase, vom Prototyp über Vorserie bis zur Serie. Natürlich, wenn Sie wünschen, auch mit Unterstützung der Elektronikabteilung, die Ihr Antriebskonzept vollständig abrundet.
Ob nun aus der Serie (aus dem Baukasten) oder als Sondergetriebe, Ihre Wahl treffen, Sie sind bei uns komplett abgesichert und versorgt. Alles aus einer Hand und aus eigener Produktion.
Unser Team unterstützt Sie gerne bei der erfolgreichen Umsetzung Ihrer Ideen. Rufen Sie uns an oder vereinbaren Sie einen Termin, damit wir mit Rat und Tat Ihnen zur Seite stehen können.
Gut zu wissen
Funktionsweise eines Zahnstangenhubgetriebes

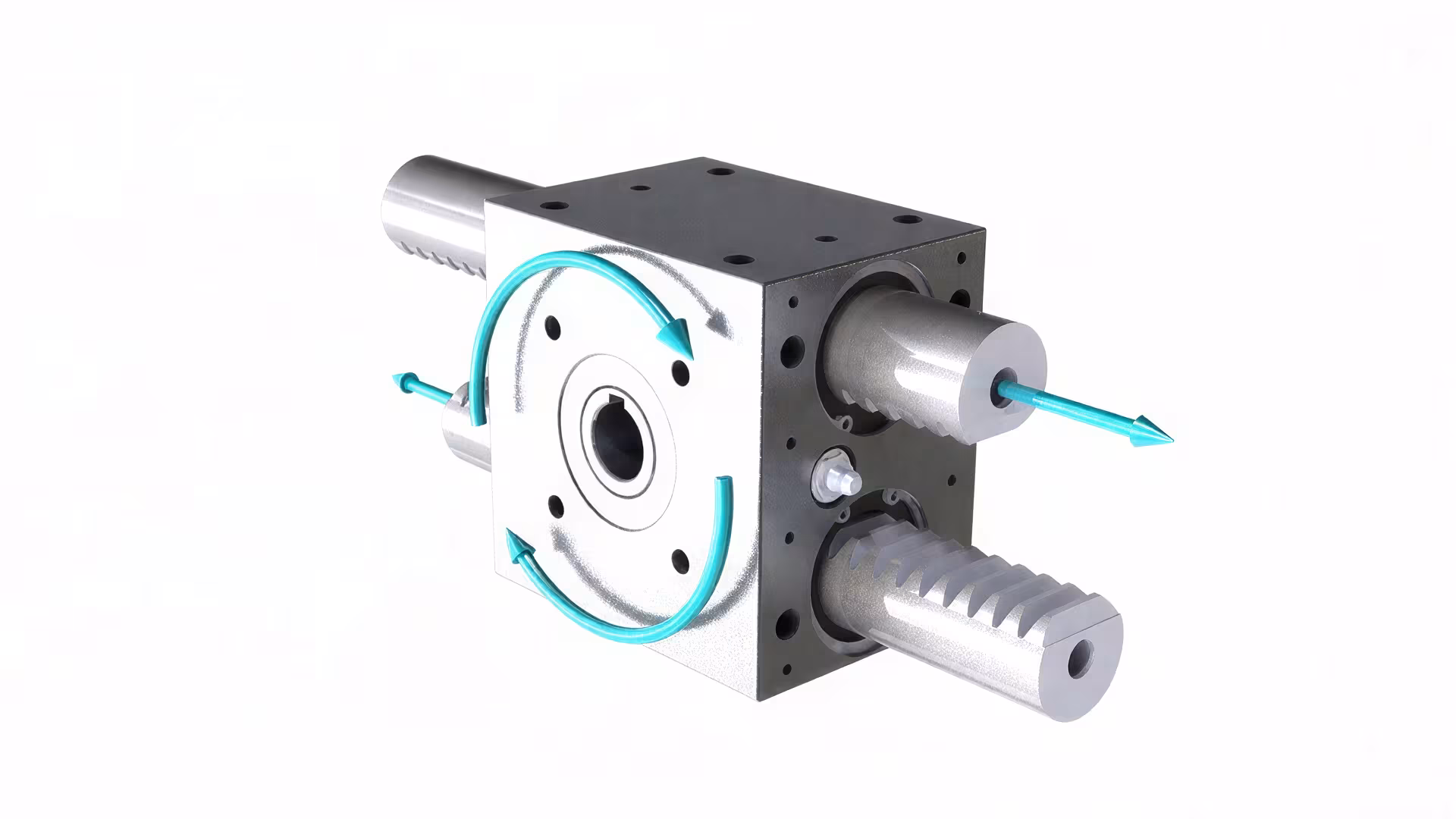

Mit dem Rundzahnstangenheber lassen sich einfache synchrone Hubbewegungen umsetzen. Das System aus Zahnstange und Ritzelwelle wandelt Linear- in Rotationsbewegung um und umgekehrt. Die kraftschlüssige Verbindung zwischen mehreren Hebern oder den Antriebskomponenten wird mittels Profilwellen hergestellt.
Der Rundzahnstangenheber ist mit einer oder wahlweise mit zwei Zahnstangen erhältlich. Bei der Doppelausführung bewegen sich die Zahnstangen in die entgegengesetzte Richtung. Dieses einfache mechanische Grundprinzip stellt einen störungsfreien, langlebigen und zuverlässigen Betrieb der Produkte sicher.
Dank ihrer kompakten Bauweise in robusten quadratischen Gehäusen sind die Heber besonders unempfindlich gegen äußere Einflüsse.
Charakteristiken eines Zahnstangenhubgetriebes
- Einfache und kostengünstige Hubvorrichtungen
- Robuste Ausführung für lange Lebensdauer und dauerhaften Einsatz
- Hohe Biegesteifigkeit durch großen Durchmesser und breite Verzahnung der Zahnstange
- Robuste Gleitführung der Zahnstange
- Einfacher Aufbau, hohe Wiederholgenauigkeit
- Mittlere Hubgeschwindigkeit, präzise Positionierung in Hubrichtung
- Sinnvolle Leistungsabstufung über 6 Baugrößen 800 N – 160.000 N Hubkraft
- Gleiche Formgebung und Arbeitsweise aller Baugrößen
- Zahlreiche Möglichkeiten zur Montage inkl. Flanschanschluss
- 4 Ritzelwellen-Ausführungen je Baugröße 1 bis 3 verfügbar; ab Baugröße 4 Anfertigung nach Kundenwunsch
- Gehäuse in Aluminium-Ausführung (Baugrößen 1 bis 3) bzw. als geschweißte Stahlkonstruktion (ab Baugröße 4)
Anwendungsbereiche eines Zahnstangenhubgetriebes
- Ein- und Ausheben von Bördelwerkzeugen und Vorrichtungen
- Anheben von Gestellen aller Art
- Vorschubeinrichtungen (Schubladenprinzip, o.ä.)
- Zuführung von Düsen, Sauger usw.
- Greifer- und Schließbewegung
- Serielle Breitenverstellung
- Hubsäulen für das Heben und Senken von Transportbändern oder sonstigen Fördermitteln
- Höhenverstellbare Schwenkvorrichtungen
- Wendeanlagen und Kippvorrichtungen
- Hubtische für das Ausheben von Karosserien in der Automobilindustrie
- Hubtische mit unterschiedlichen Aufbauten, wie Rollenbahnen und Klemmrahmen in der Automobilfertigung
- Das Zentrieren und Zusammenschieben von Getränkeflaschen in der Abfülltechnik
- Ein- und Zuschieben von Paketen in der Verpackungsindustrie
- Aufschieben von Verpackungseinheiten
- u.v.m.
Zahnstangenhubgetriebe mit Doppelverzahnung
Im Zahnstangenhubgetriebe mit Doppelverzahnung wird das Konzept des klassischen Zahnstangenhubgetriebes weiterentwickelt. Durch die Ausführung der Zahnstange mit beidseitig angebrachter Verzahnung kann bei gleichem Zahnstangendurchmesser eine bis zu doppelt so hohe Belastung übertragen und zugleich die bewegte Masse der Zahnstange vergleichsweise gering gehalten werden. Dies ist insbesondere bei Anwendungen mit schnelleren, kurzen und dynamischen Hüben von Vorteil, da die bewegte Masse geringer ist.
Darüber hinaus erreicht man durch die beidseitige Einleitung der Kräfte in die Zahnstange ein sehr ausgeglichenes Kraftverhältnis und reduzieren so die Belastungswerte, die auf die Gleitlagerung der Rundzahnstange wirken. Die Lebensdauer der Komponenten und damit des gesamten Zahnstangenhubgetriebes erhöhen sich dadurch deutlich.
Auch im Vergleich mit Hydraulikzylindern präsentiert sich das Zahnstangenhubgetriebe mit Doppelverzahnung als vorteilhafte Alternative: vergleicht man den Zahnstangendurchmesser mit dem Kolbendurchmesser des Hydraulikzylinders, können – bei üblichen Drücken des Hydraulikzylinders – höhere Kräfte übertragen werden.
