Stirnräder
Zum Produktionsumfang gehören gerad- und schrägverzahnte Stirnräder, Stirnradscheiben und Zahnkränze in geschliffener und gefräster Ausführung, hergestellt in diversen Modulen, Abmessungen und Werkstoffen, auch gehärtet und beschichtet.
Wir haben Stirnräder in Standardausführung auf Lager, die Ihnen sofort auf Abruf zur Verfügung stehen.
- geschliffen, gerade & schräg
- gefräst, gerade & schräg
- gefräst, gerade & induktiv gehärtet
- gefräst aus rostfreiem Material
- aus Kunststoff, spanabhebend bearbeitet
- aus Kunststoff, gespritzt
Zudem haben wir noch weitere Ausführungen lagernd:
- Spielfreies Stirnradsystem
- Flanschritzel
- Masterräder
Technische Spezifikationen zu den jeweiligen Stirnräder-Ausführungen finden Sie im Downloadbereich.

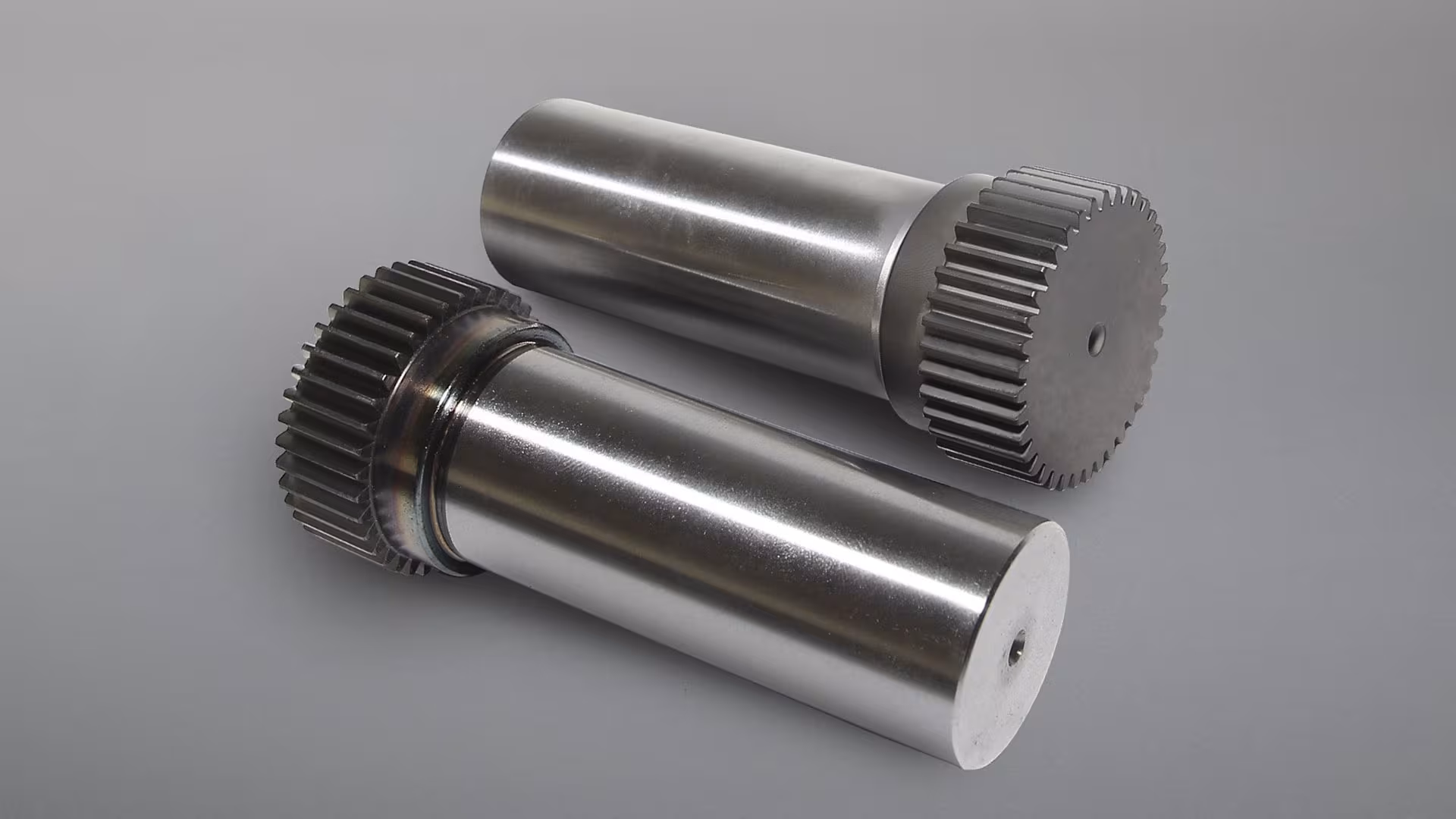

Nach Zeichnung und Kundenwunsch fertigen wir Stirnräder, Stirnradwellen sowie Zahnkränze in zahlreichen Ausführungen:
Stirnräder & Zahnkränze
- Gerad- und schrägverzahnt
- Außen- und Innenverzahnung
- Bauteile in geschliffener Qualität: Verzahnungs-Ø bis 2.000 mm; Verzahnung in beliebigen Modulen und Sonderteilungen
- Bauteile in gefräster Qualität: Verzahnungs-Ø bis 5.000 mm; Verzahnung bis Modul 24
- Werkstoffe, Härtung oder Oberflächenbeschichtung
entsprechend Kundenwunsch

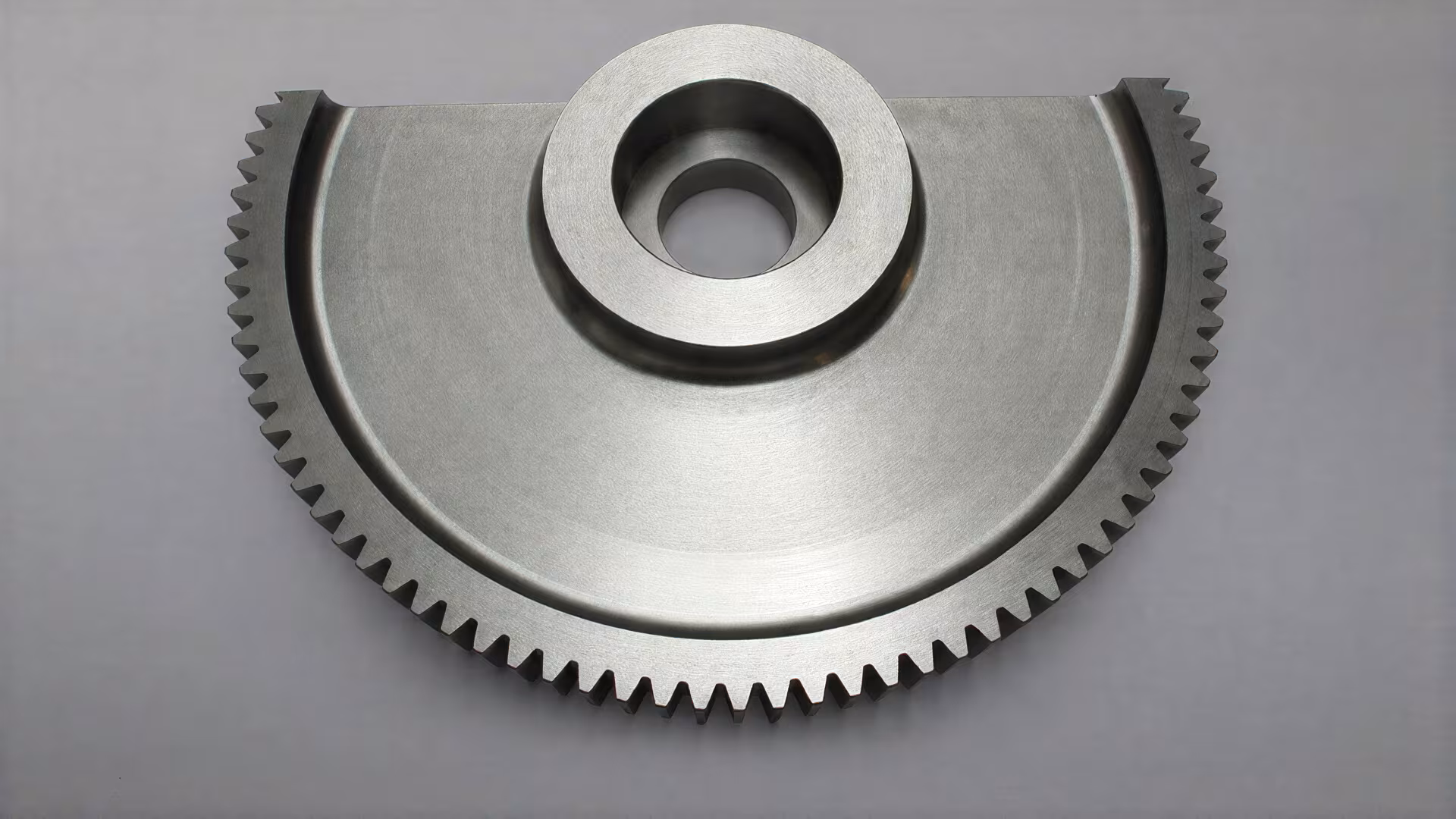

Zahnkranzsegmente
Ergänzend zu den oben aufgeführten Fertigungsmöglichkeiten von Zahnkränzen, sind Segmente auch mit größeren Teilkreis-Durchmessern auf Anfrage lieferbar.

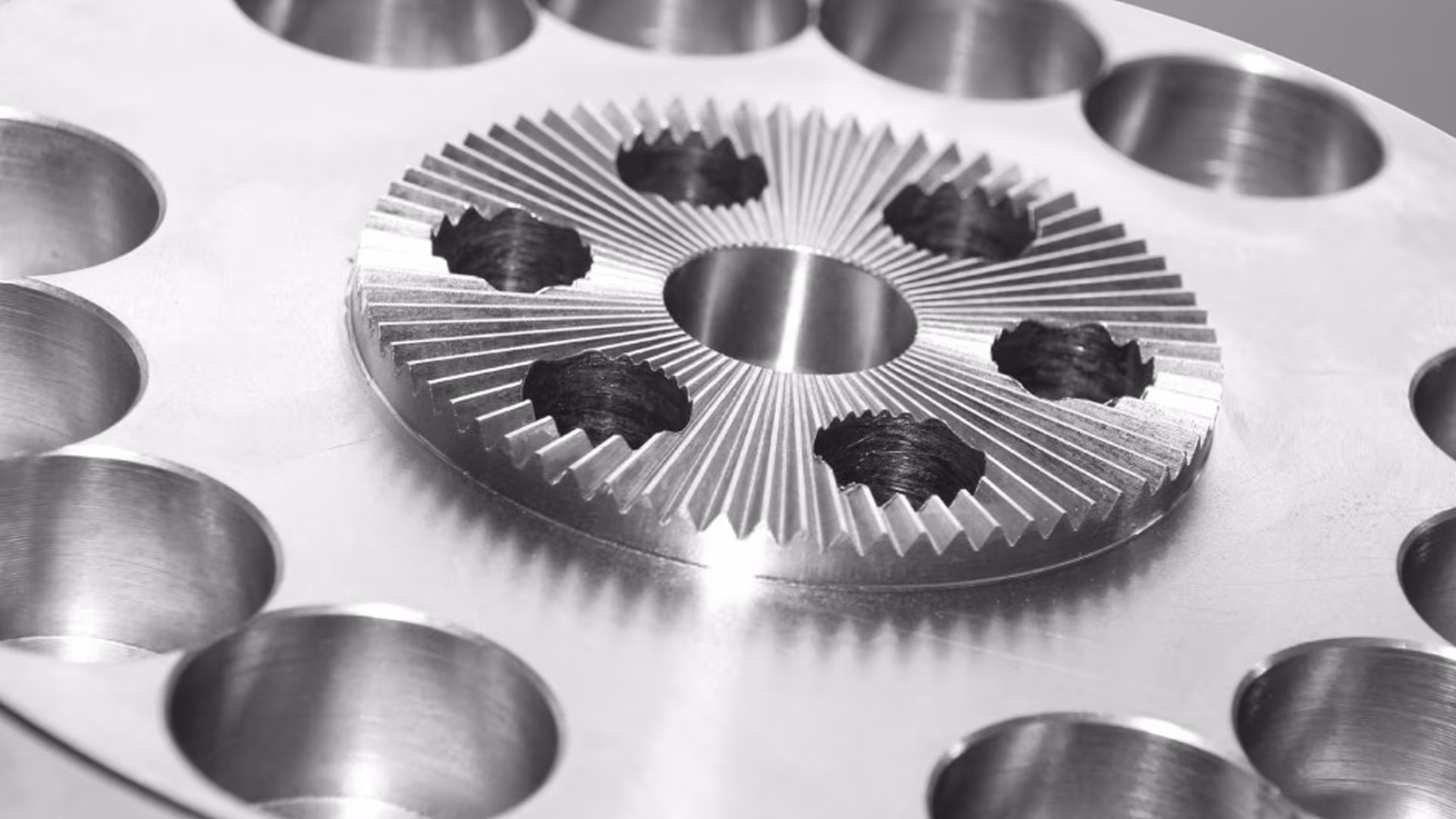

Hirth-Verzahnung
- Gefräste und gehärtete Ausführung
- 45° sowie 60° Stirnverzahnung
- Spielfreie, selbstzentrierende, stirnseitig angebrachte Verzahnung zur starren und zentrischen Verbindung von Wellen, Scheiben und Rädern
- Sehr hohe Teil- und Wiederholgenauigkeit
Pfeilverzahnungen
Auf Anfrage sind Zahnräder mit Pfeilverzahnung lieferbar;
Außen-Ø bis 1 400 mm.
Übersicht unserer Stirnräder
Hier finden Sie unsere Stirnräder mit Downloads für die jeweiligen technischen Spezifikationen. Nicht das dabei, was Sie gesucht haben? Kontaktieren Sie uns und wir beraten Sie bei Ihrem Vorhaben.
Stirnräder Katalog (PDF)-
Spielfreies Stirnradsystem
Download techn. Info (PDF) -
Flanschritzel
Download techn. Info (PDF) -
Masterräder gerade & schräg
Download techn. Info (PDF) -
Stirnräder geschliffen gerade & schräg
Download techn. Info (PDF) -
Stirnräder gefräst gerade
Download techn. Info (PDF) -
Stirnräder gefräst schräg
Download techn. Info (PDF) -
Stirnräder gefräst gerade, induktiv gehärtet
Download techn. Info (PDF) -
Stirnräder gefräst gerade, rostfrei
Download techn. Info (PDF) -
Stirnräder Kunststoff spanabhebend bearbeitet
Download techn. Info (PDF) -
Stirnräder Kunststoff gespritzt
Download techn. Info (PDF)

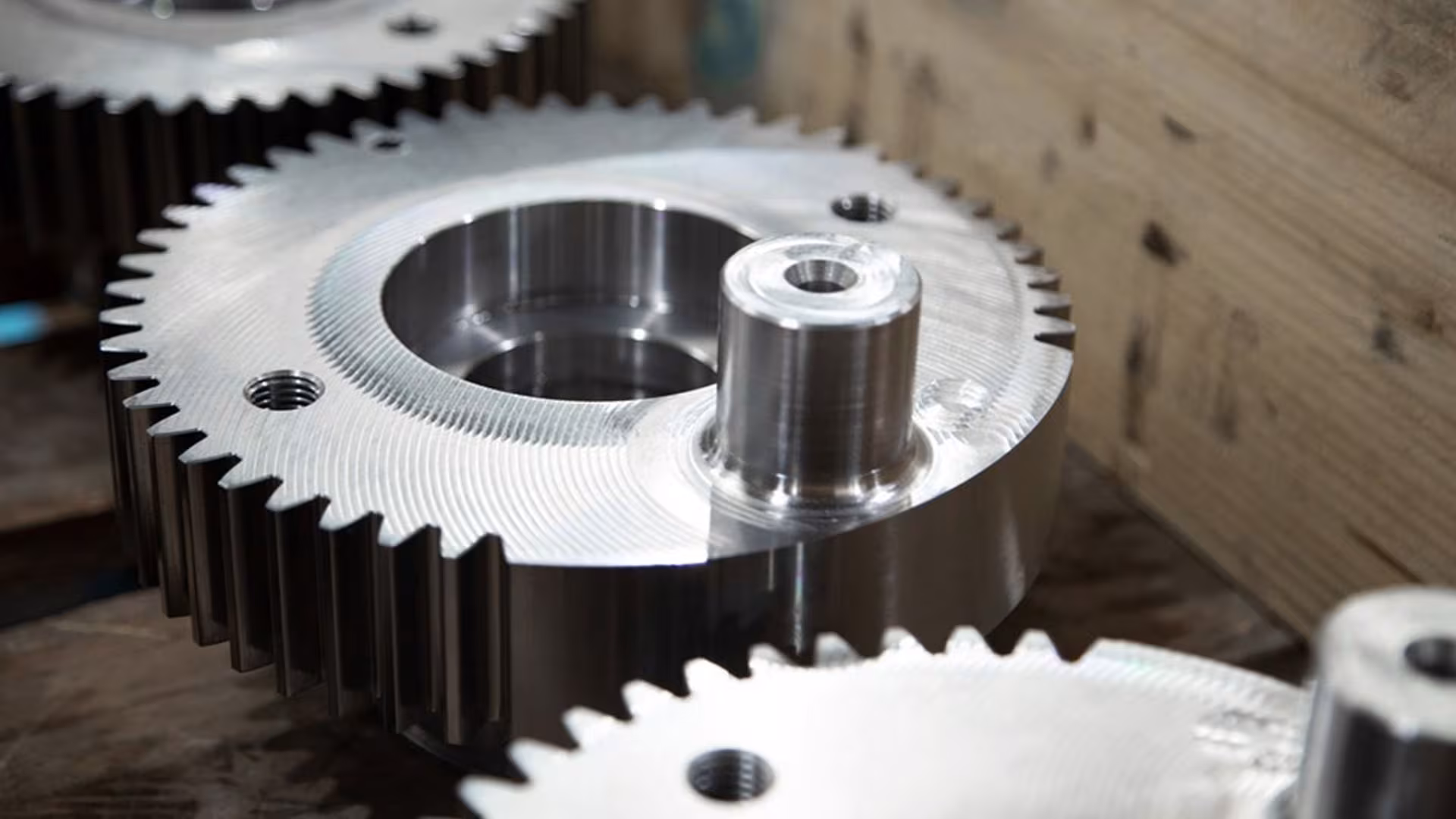

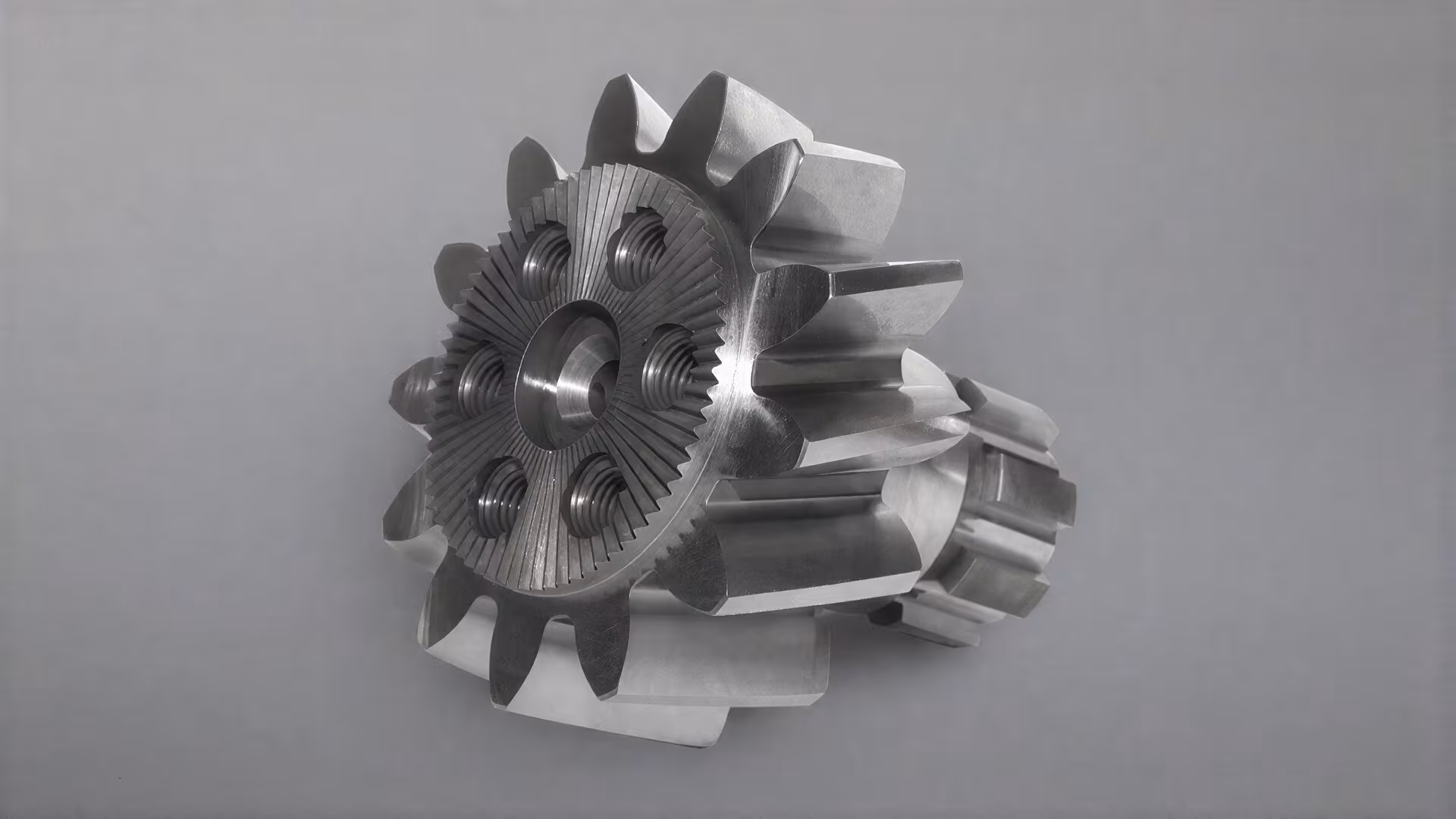

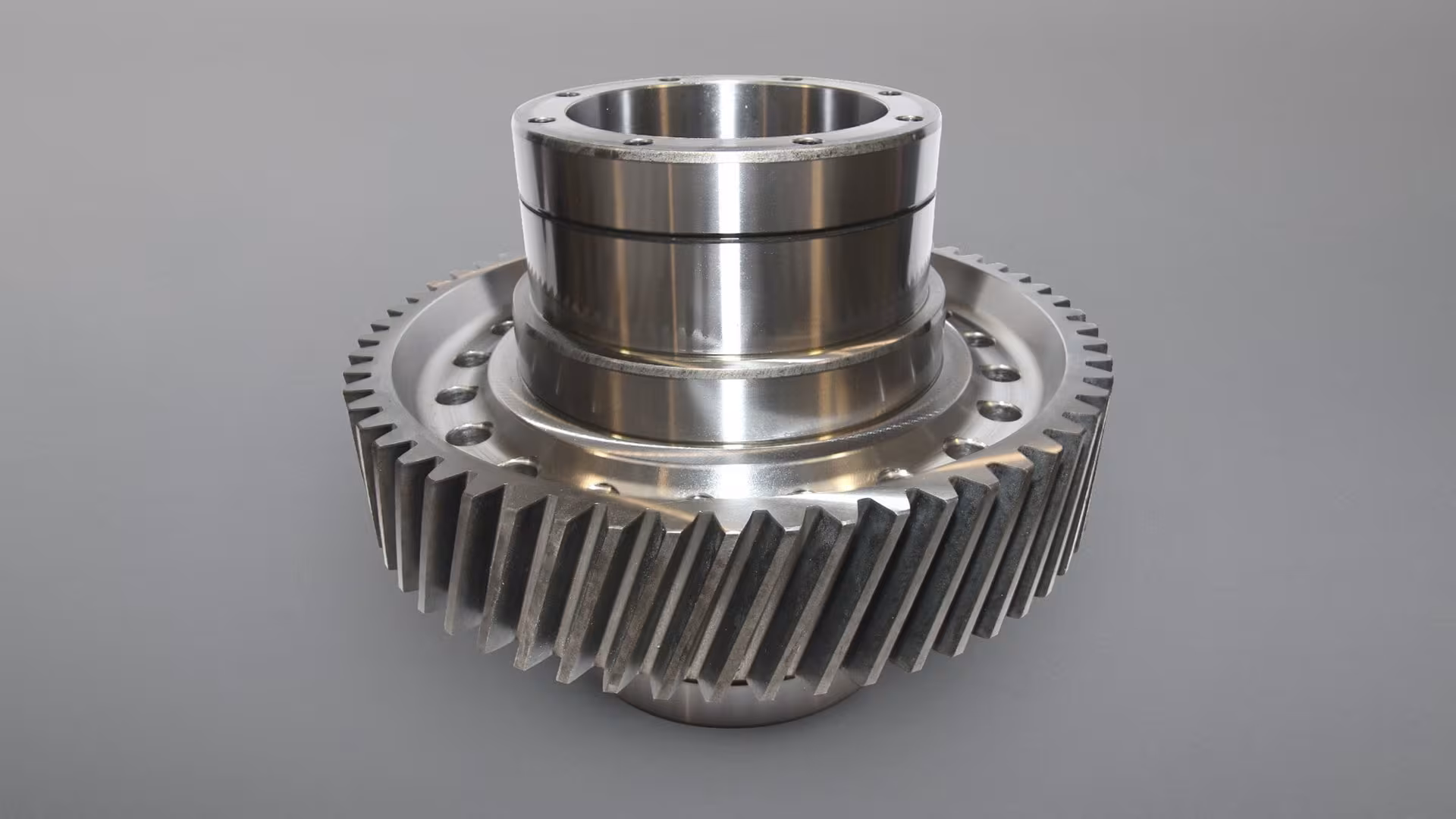

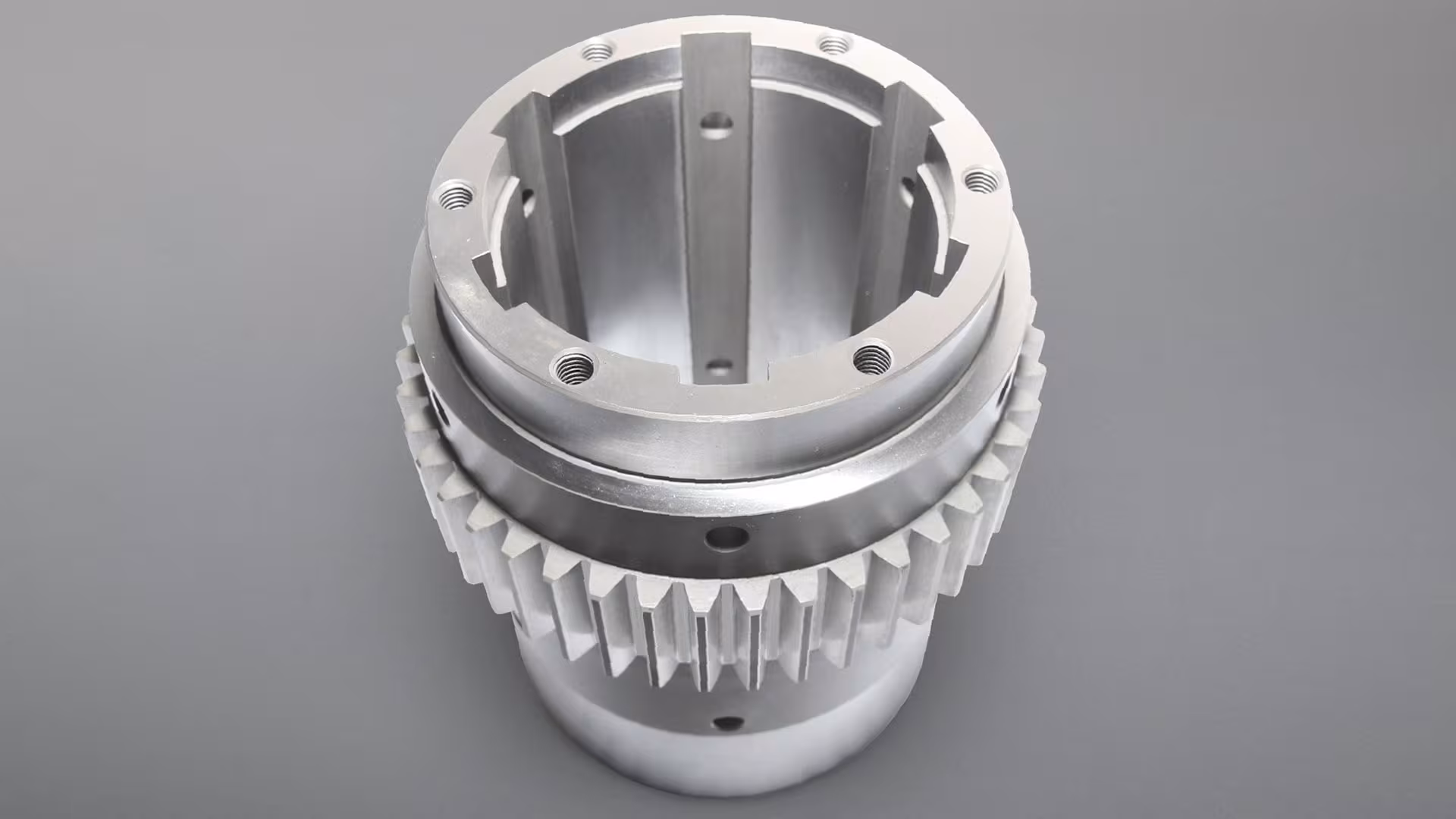

Stirnräder: Sonderanfertigungen
In der Bildergalerie sehen Sie ausgewählte Beispiele für Sonderanfertigungen für Stirnräder. Wenn Sie ebenfalls spezielle Anforderungen an Stirnräder haben, sprechen Sie uns gern an.

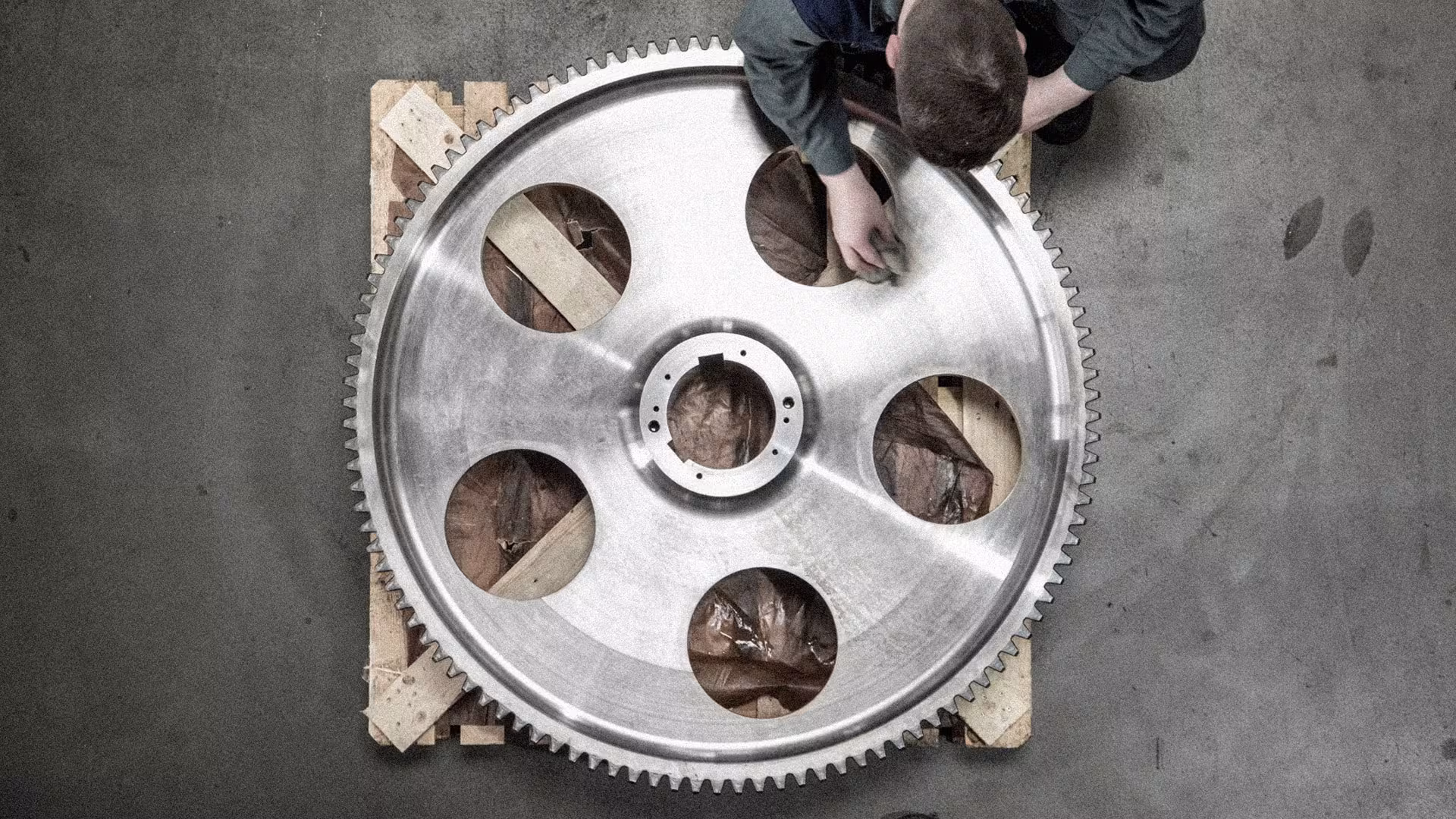

Ausführungen und Sonderlösungen
Spielfreies Stirnradsystem
Unser neues Spielfreies Stirnradsystem ermöglicht den spielfreien Antrieb in Verbindung mit einer Zahnstange. Die Anbindung an ein Getriebe erfolgt über einen Flansch nach ISO 9409-1. Das Spielfreie Stirnradsystem ist sowohl als schrägverzahnte als auch geradverzahnte Variante erhältlich.
Flanschritzel
Das Fertigungsprogramm unserer Flanschritzel umfasst neben den aufgeführten Standardausführungen auch kundenspezifische Sonderlösungen. Parameter wie Modul und Zähnezahl sind frei wählbar entsprechend Kundenwunsch. Bitte teilen Sie uns Ihre individuelle Konfiguration mit, um ein entsprechendes Angebot zu erhalten.
Masterräder
Die Masterräder haben gehärtete und geschliffene Zähne. Die Nabe und die Bohrung werden entsprechend dem Einsatz noch weiterbearbeitet. Dadurch erreichen wir kürzere Lieferzeiten und ein breiteres Spektrum an Anwendungsmöglichkeiten. Unsere Masterräder gibt es in den Modulen 2 – 6.
Berechnung von Kunststoff Stirnrädern
Die Kunststoff-Kegel- und Stirnräder aus Azetalharz (Hostaform C) werden im Spritzgussverfahren hergestellt. Durch ihre relativ hohe Härte und den niedrigen Reibungskoeffizienten, zeigen sie ein besonders günstiges Abriebverhalten. Ihre Laufeigenschaften werden durch Luftfeuchtigkeit oder Schmieröl nicht beeinträchtigt. Sie arbeiten im Wasser einwandfrei und sind gegenüber vielen Chemikalien beständig. Unter normaler Höhe und Dauer der Beanspruchung können sie in einem Temperaturbereich von -40° C bis +100° C eingesetzt werden.
